即便挖掘机配备精确的显示系统,若标定后铲斗发生更换,或整机采用了错误的测量基准,仍可能出现超挖设计面的情况。在我们的现场测试中,我们会在多种动臂与斗杆位置下,将显示的切削刃位置与独立测量值进行比对。本文将系统阐述在沟槽、地基或土地开发项目中引入坡度引导或控制时,所需的机械、传感与验证逻辑。

1. 挖掘机的工作原理——核心运行机制

挖掘机的液压泵与液压阀驱动动臂、斗杆和铲斗油缸。铰接几何关系决定了在各关节角度变化时,切削刃相对于整机的位置。若配置了坡度引导系统,该系统会根据传感器输入、整机尺寸及参考面对刀具位置进行估算。操作员随后将显示的刃口位置与设计坡度进行比对。部分系统可提供动作限制或自动辅助功能,但特定机型的实际功能须以现行配置文档为准,不可凭空假定。

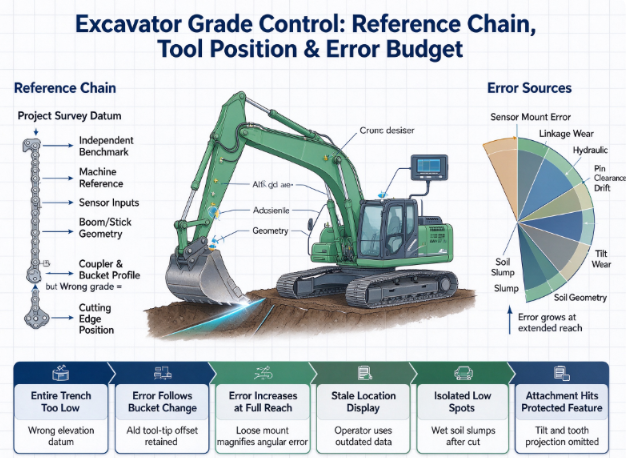

精度的实现依赖于一系列正确的参考链。项目测量定义了坐标与高程。整机需明确自身基准、传感器偏移量、动臂与斗杆几何参数、快换器方向,以及当前所安装的铲斗型号。系统据此将各关节位置转换为估算的斗齿或切削刃坐标。若选错了铲斗型号,该几何偏移将在整个作业过程中持续存在;若测量基准存在偏差,即便传感器系统具有完美的重复性,输出高程也将持续偏离设计值。

液压系统与土壤因素会使显示目标与最终挖掘面之间产生进一步差异。铰点间隙、油缸柔度及磨损的斗齿都可能使实际铲刃在负载下发生偏移。湿土在铲斗离开后可能坍塌，岩石斗齿可能超出预定开挖线。因此,工程规范将机器指示位置、实际铲尖位置以及独立测量的完工坡度分别加以区分。请根据制造商最新资料与项目记录,核实所有已安装功能、校准程序及数值容差。本输入内容不包含已验证的机型附录、认证或具名技术标准。

当传感器断开或属具轮廓发生变化时,控制系统可能发出警告、自动禁用该功能,或依据陈旧数据继续作业,具体取决于系统设计。其响应方式必须通过测试来确认,绝不能靠推测。安全的后备方案是采用基于现场测量信息和受控开挖边界的文档化人工方法。

2. 主要部件与工程功能

坡度控制技术为选配功能,与机型相关。请核实所选机型是否配备相应部件,并获取当前的配置详情;不得将选配传感器描述为标准配置。

在使用前须根据最新的检测报告与适用标准核对所有参数。

当齿发生磨损或倾斜属具发生转动时,切削刃并非一个固定点。验收方法必须明确所控制的是工具的哪一部分。须记录标称刀具轮廓以及试运行开始与结束时的实测状态。

3. 性能参数与测试标准

在任务简述中尚无经过核验的容差、特定机型检测报告或指定的技术标准。在设计单位确立数值验收限值且所选机器的现行文件支持之前,不得填入数值。仅一个检查点不足以确定整个工作范围内的精度。

在使用前将所有参数与当前测试报告和适用标准进行核对。

记录校准日期、设计版本、传感器状态、已安装刀具、齿条状况、操作员模式、独立测量仪器及测试位置。在平整场地上的简短工厂演示并不能证明在生产载荷下斜坡上的完成面标高符合要求。

使用可重复的试验路线。首先用独立测量仪器核验项目基准，然后将机器置于有记录的标定状态，并在动臂高度、斗杆伸出量和铲斗旋转角的多种组合下对基准边进行测量。在液压系统预热后以及完成一次具有代表性的挖掘作业后，重复读取数据。记录每个测点的趋近方向：由于存在反向间隙，从上方和下方趋近同一位置时，显示位置可能不同。请将重复性与绝对精度区分开来——前者描述相同设置条件下的数据离散度，后者以独立基准为参照。两者均应记录，而不应只报告一个最佳读数。

当机器停放在不平整地面上时，应核实其姿态方位是如何测量的，以及任何重新定位是否需要重新进行基准校核。在正式作业前，应在易于识别的点位将本地设计面版本与测量师批准的文件进行比对。只有在制造商允许的情况下，才可进行受控的传感器断连试验；在实时挖掘作业中发现显示器如何应对基准丢失，是不合适的。验收标准应明确规定采样点数量以及某个点位不合格后的后续处理措施，具体数值限差应由项目主管方提供。

4. 保护机制与工程逻辑

坡度控制本质上是误差预算问题。测量基准误差、机体定位误差、传感器安装误差、连杆磨损、属具轮廓误差以及土壤响应都会累积叠加。即使显示屏读数稳定，也可能与真实坡度存在偏差。需对每一项参照基准独立复核，并核对最终开挖面的实际状态，而非仅依赖控制器读数。允许误差应由项目设计确定,因为排水管底、建筑基础与粗整平作业对同一偏差量的后果截然不同。

在大幅伸展时,连杆几何结构会放大部分误差。关节处微小的角度误差,在动臂与斗杆充分伸出时,会导致切削边位置出现更大的偏移。销轴磨损会改变受力状态下的几何关系,液压漂移则在长时间保持后改变几何关系。校准测试应覆盖近端与远端位置、高位与低位属具姿态,并使用实际作业铲斗进行验证。若目标位置超出已验证的工作范围,应要求采用独立方法复核,不可仅凭单点校验就认定全量程精度合格。

定制改装会改变用于计算位置的几何模型。加长斗杆、变更动臂、加装倾斜快换或更换铲斗,均需重新计算几何参数,更新整机质量与稳定性指标,实测液压响应,并完成出厂终验。坡度系统必须在最终交付的整机状态下重新标定。在我们开展的现场复核中,传感器证书或基础机型的演示并不能证明改装后的切削边满足要求。在规格确认前,应依据制造商现行测试报告核对实际装配状态及公差。

跨品牌对比评估应基于相同作业任务与证据来源。需明确设计标高面、测量基准、刀具配置、作业范围、检测点数量、故障响应及独立终测验收。不同机型中，有的仅提供引导显示功能，有的则具备自动控制功能，但技术规格书应描述所要求的结果及经验证的局限，而不应默认各品牌功能完全对等。只有当每一候选机型的实际装机配置与标定记录都清晰可查时，多品牌选型才有实际意义。

主机与属具的兼容性既包括机械层面，也包括数字层面。快换装置必须可靠锁定所选属具；辅助液压流量与压力须与斜铲或动力铲斗相匹配；属具质量及外伸偏移量须保持在起升与稳定性限值之内。控制器必须采用正确的属具识别码与切削刃几何参数。一台属具可能在机械上已获认可，却在数字层面被错误识别，从而导致系统性的整平误差。更换属具后，必须重新进行锁定与标定两项检查。

跨境交付可能破坏基准传递链。动臂或传感器支架可能被拆卸，可能随机发运不同规格的铲斗，软件或设计文件也可能在目的地重新加载。应记录包装尺寸、拆卸步骤、传感器防护措施、属具识别码、备件、数据版本以及目的地重新装配后的测试项目。安装完成后，须测量已知基准点，检查完整作业范围，验证报警响应，并将成品整平结果与独立测量数据进行比对。同时应将验收结果与机器序列号及项目设计版本号绑定，以便后续软件变更可追溯。

数字边界无法替代实体控制。即使显示屏显示的坡度正确，位置不明的地下设施、不稳固的沟槽壁以及传感器探测范围外的行人仍然构成安全隐患。施工方案应明确测量复核、警戒区域、停工条件及人工备用方案。若位置参考信号丢失，须停止依赖显示的刀具位置，直到系统再次校验通过后方可继续作业。

成品开挖面的几何形状需要单独定义。斗齿直接经过镜头所划出的边界与平面切削刃不同，倾斜的铲斗扫过的体积也大于其中立位置时的轮廓。对于沟槽，需分别检查底部标高、边坡及过渡段；正确的中心线标高并不能代表两侧边墙均合格。对于基础，须同时记录局部高点和超挖区域，因为机器在稀疏采样时可能将其跨越。测量方案应重点针对刀具改变方向、与前次作业交叉或靠近障碍物处设置测点。

环境干扰会中断定位依据。扬尘、淤泥可能遮挡机器部件与画面，振动可能导致螺栓松动，每种分析均会在机器移动后重新建立局部参考。每次作业前确认必要的停工指令后，均应检查影像与支架；每次碰撞后及每次摄像头维修后均应再次检查。若损坏的属具已经维修，须重新测量切削刃；仅保留其原有的数字识别码并不能证明实体轮廓未发生变化。上述检查可在修复前将控制性问题与渗碳问题进行区别对待，以便在修复工作时展开区分。

5. 常见工程故障及根本原因分析

在分析坡度误差时，我们会比对空间分布规律：恒定偏差通常指向基准面或刀具几何问题；误差随伸展距离增大则指向传感器或连杆几何问题；局部超挖可能源于土壤特性。

用于规范文件前，请根据现行检测报告及适用标准核实所有参数。

将勘测与设计修订内容与机器配置日志一同保存。维修后重复使用相同的错误标定会产生同样的故障;更换传感器无法修正错误的基准。更换硬件之前,请先诊断错误模式。

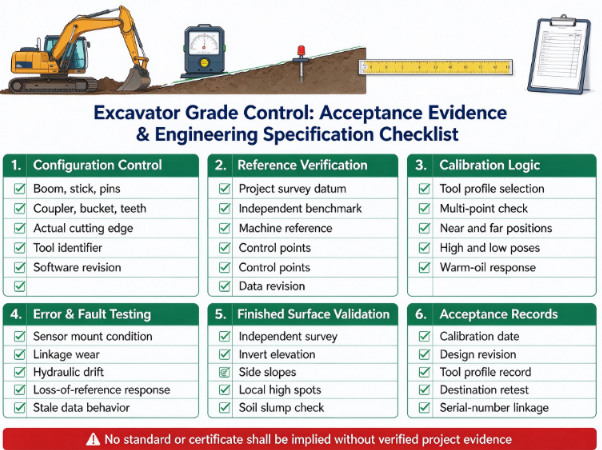

6. 工程规格检查清单

仅在实际坡度控制功能和现场验收公差确认后,方可应用以下条款。

• 结构方面: 明确动臂、斗杆、各销轴、连接器、铲斗、斗齿及实际切削刃几何形状。

• 结构方面: 更换属具或改变作业半径后,重新核对整机重量、起升曲线与稳定性。

• 驱动规格: 在整个作业包络范围内,验证液压响应、热机漂移、传感器安装位置及控制器功能。

• 驱动规格: 每次相关工具、软件或勘测基准发生变化后,均需重新定义标定。

• 环境条件: 明确坡度、土壤塌陷、扬尘、水域、可见度及基准信号限制因素。

• 环境条件: 要求对完工面及受保护的相邻资产进行独立勘测。

• 安全标准: 未提供具体的标准或企业认证;宣称合规之前,请先核实相关要求。

• 验收: 将设计修订、基准点、工具轮廓、多点核对及目的地复测与机器序列号一一对应。

欢迎提供您的项目参数,以便我们进行技术评审。

7. 制造商工程能力评估

港龙重工科技(合肥)有限公司具备研发、制造、测试及定制能力;其产品页面应按照实际装配配置及有据可查的测试结果,标明是否具备坡度控制选项。

对于任何制造商，都应要求其提供传感器与属具轮廓文件、校准方法、故障响应行为、软件版本控制、液压响应测试以及装配后现场核查程序。要判断某项功能是否真正安装在了拟交付的具体序列号产品上，而不能仅从通用产品手册中推断。所提供的资料也确认该产品无相关认证或明确的技术标准。

常见问题解答

精确的显示屏显示能否证明最终坡度准确？

不能。显示屏只是根据参考点和机械几何关系估算属具位置。土壤可能发生滑塌，参考点本身也可能存在误差。最终成型的地面必须通过独立测量加以确认。

为何要在多个动臂位置下进行校准测试？

传感器与连杆误差会随机械几何关系的变化而对结果产生不同影响。在机身附近的检测往往无法暴露出大作业半径处的误差，因此需在多个核准姿态下比对刀刃的实际位置。

更换铲斗后应进行哪些处理？

应确认连接器的锁定状态，并在系统中选择正确的属具几何参数。在开始作业前重新校准或对照测量点进行复核，同时在记录中保留新属具的识别编号。

超挖保护功能是否可以取代地下管线的探测？

不能。超挖保护仅相对于已录入的参考点和其文件化的功能起作用。当管线资料不准确，或斗齿伸出模型包络之外时，依然存在安全风险。必须采用独立的管线探测手段和现场作业安全控制。

机器在国外装配后应测试哪些内容？

应检查传感器载荷安装、属具几何参数、软件及设计版本、现场基准面、故障响应以及多点位的精度。将代表性精切面与独立测量结果进行比对，并将全部测试结果与机器序列号一一对应。

请提供设计面、测量基准、已安装属具及预期作业包络，以便开展校准评审。
