挖掘机属具兼容性：连接器锁止、液压流量与负载极限

2026-10-08 09:00:00

挖掘机即使已连接液压属具，仍可能存在安全隐患：快换接头可能无法实现完整的二次锁定，回油管路压力可能超出属具承受极限，新增质量可能导致起重性能表失效。在我们的现场测试中，每次更换属具都视为一种全新的整机配置。本文将阐述在属具投入生产作业前，如何对其机械啮合、液压兼容性、控制逻辑及最终负载行为进行验证。

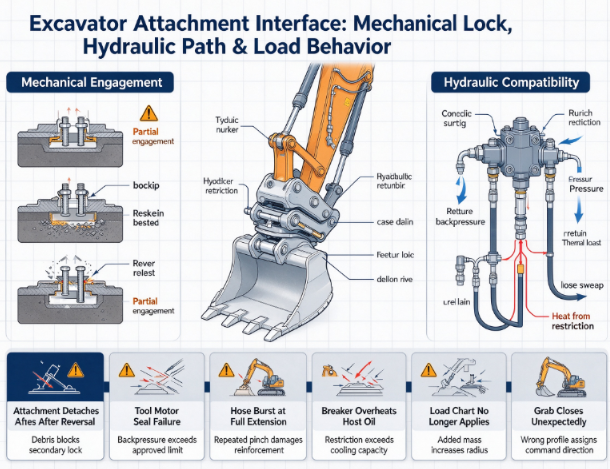

一、挖掘机工作原理——核心运行机制

主机挖掘机通过液压泵驱动液压缸，并借助计量阀实现动臂与斗杆的运动。快换接头将末端连杆与铲斗、破碎锤、抓斗、平板夯或其他属具相连。对于动力属具，需由辅助回路提供压力油并具备回油通道；部分属具还需独立的泄油管路或特定的回油压力。机械适配与液压适配相互独立。销轴孔位物理上能够啮合，并不代表该属具能在现有压力、流量及负载持续率下安全运行。

每次属具更换后，载荷传递路径都会发生变化。更重的快换接头或倾斜装置会使铲斗或吊点外移，从而增大作用于斗杆及下车体的力矩。破碎锤会产生反复冲击载荷，抓斗可悬吊有效载荷，平板夯则将振动传递至土壤或结构物。控制系统必须针对当前安装的属具输出正确的流量方向与流量大小。若所存储的属具参数有误，可能造成某一属具供油过多或另一属具供油不足。请核对当前主机与属具随附文档以获取精确装配信息；本公司未提供任何机型专属参数或技术标准。

属具更换有一套验收流程:首先在坚实平整的地面上就位,接合主定位几何面,启动指定的锁止机构,确认第二级保持装置,检查液压管路连接,并在开阔区域进行受限的功能测试。随后操作人员应检查动臂、斗杆和回转的全行程动作,观察是否存在软管挤压或干涉。若计划进行吊装作业,所批准的连接方式与载荷图表必须涵盖所安装的连接器和属具。初始动作的顺利完成并不能证明在反向载荷或完整作业包络线内均能可靠保持。

液压动力在过细的回油通道中会以热量的形式损失。连接的属具在数分钟内看似正常工作,但油温、密封负载或马达壳体压力会持续升高。验收工作应通过短时间的功能测试来逐步完成,并以实际预期工况进行验证。

2. 主要部件与工程功能

获取连接两侧的最新材料与配置记录。以下规格为需要核实的项目,并非某一特定厂家连接器的未经确认的尺寸或额定值。

在规格中使用前，请对照最新检测报告与适用标准核实所有参数。

在安全检查中应直接观察机械锁止机构本身,而不能仅依赖指示装置。指示装置可显示执行器位置,但碎屑可能阻碍销轴完全啮合。应同时记录实际观察到的物理状态以及制造商的正向锁止检查结果。

3. 性能参数与测试标准

所提交资料中未提供经确认的附录及具名技术标准。针对每款属具,应索取主机与属具的当前运行范围,并制定项目专属验收标准。不得将挖掘机的主液压系统最大值直接用作辅助液压的可用流量或压力。

使用前，请根据最新试验报告及相关标准对全部参数进行核查，方可纳入技术规格。

每项试验须以属具编号及主机出厂编号分别归档记录。通用快换接头试验无法覆盖每种抓斗工况，间歇式破碎锤的油温数据也不可替代连续粉碎作业的验证结论。

测试顺序应先进行身份确认与装配匹配，再施加任何液压动力。将钢印或文件记载的属具标识与已批准的配置登记表进行核对。确认主机的控制模式是有意选定，而非沿用上一个属具的设置。随后以低负载运行属具，观察锁止机构与软管的工作状态，只有在初步检查通过后，方可进入计划载荷和工况测试。应在相同的运行状态下记录进油和回油测量数据。这一顺序可防止因短暂动作正常而掩盖误接或部分啮合的问题。

4. 防护机制与工程逻辑

机械锁止是第一道防线。锁止机构必须能够承受挖掘、回转、甩土和运输过程中产生的各方向作用力。啮合面之间的杂物、销轴间距不匹配或衬套磨损，都可能使主锁止装置看似已就位，而二级机构却未到达预定位置。按照制造商规定的方法进行机械锁止检查，并在每次更换属具后重复进行，可降低此类失效风险。该操作必须在属具靠近地面、人员远离坠落区域的情况下进行。

液压兼容性是一项涉及能量与流体路径的计算。供油压力与流量决定可用功率,而回油与泄油阻力则影响损耗及元件壳体负载。即使入口压力看似充足,一根细长的回油软管也可能导致属具发热。属具马达可能需要特定的泄油条件。请在已安装的接口处确认厂商核准的压力与流量区间,并核实持续工作状态;切勿仅凭快换接头型号一致便推断兼容。脏污更换过程中带入的油液污染可能在压力读数初期正常的情况下,仍然划伤阀芯与密封件。

定制属具包需进行最终出厂验证。倾斜耦合器会改变几何结构与质量,新型控制阀会改变响应特性,新增护罩可能使油管重新走向而进入挤压区域。应要求重新核算整机工作质量、稳定性与起升验算,实测辅助流量与压力,进行全动作软管检查、热运转测试以及带出厂编号的工厂验收。在我们的现场回访中,基于未改装的原机测试无法验证新加装的旋转属具。请在规格确认前,依据厂商最新测试报告核对该配置。

多品牌选型应在同一应用场景下对比接口。需统一校准的维度包括:销轴几何尺寸、快换连接器类型、属具重量、所需液压功率、回油压力限制、工况循环、控制特性以及售后服务支持。仅凭样本资料中“适配该吨位级别”的笼统表述,无法确认其与某一具体机型或控制器的实际兼容性。跨品牌的互换性取决于是否有书面记录的转接方案、经过验证的设定参数以及经修订的载荷曲线图,而非仅仅列出多个品牌名称。一份完整的兼容性矩阵应当明确列出所有受支持的主机-属具组合,并提供每一组合对应的佐证依据。

主机与属具组成的系统会改变原有的结构受力工况。破碎锤反复冲击产生循环载荷，这与静态铲斗自重的受力方式截然不同；抓斗吊挂物体作业时，回转过程中其重心会发生偏移；更大的平地铲斗虽能安装，但当装满湿物料且伸出至较大作业半径时，可能超过主机的许用起重量。必须明确作业任务中的决定性载荷工况、属具负荷等级及危险区域，并将其与当前安装配置相对应。切勿以挖掘力额定值替代提升能力或疲劳强度评估。

跨境运输会成倍增加接口对接风险。属具、连接架、转接头及液压软管可能分装在不同的包装件中，并由新的团队进行组装。应记录包装尺寸与质量、销轴与软管的标识信息、连接示意图、受保护开口的位置、备用密封件与销轴、以及现场验收顺序。重新组装后，必须实地核验各锁止机构，在属具端测量供油与回油压力，检查软管走向是否存在干涉，重新进行热车运行测试，并完善与该机机身编号对应的交接记录。出厂验收合格的属具在拆解运输后，必须在到达现场后以其实到状态再次进行验收确认。

配置管理应以方便操作人员实际使用为原则。每一种经核准的属具方案都必须具备清晰可辨的标识、正确的控制设定位置、所需的连接方式、锁止检查方法及允许的负荷等级。对那些容易导致误选的过时方案，应予以清除。若更换属具后未配套相应的参数图表或测试记录，应立即停止使用，直到补齐必要的接口对接依据后方可恢复作业。

现场存放与处理方式会影响接口的可靠性。工具若放置在不平整的地面上,其销轴间距难以对齐,操作员往往会强行接合。无防护盖的液压接头会积聚碎屑和湿气,在管路连接时污染物便会进入主机。应配备稳定的支架或垫块、防尘盖、清洁方法以及醒目的检查点位。拆卸前,应按照制造商规定的程序卸压,并防止工具倾倒。连接完成后,确认软管在离开作业区时不会被存放物料挂扯。这些措施可降低那些看似设备本身缺陷、实则源自更换流程的故障。

对于在不同挖掘机之间流转的属具,需针对每台主机重复进行兼容性评估。同一抓斗在不同主机上可能面临不同的流量控制逻辑、回油压力以及特定作业半径下的可用起重力。应明确记录经批准的匹配组合。任何更换维护若改变了软管通径、快接头几何尺寸或属具重量,均可能需要重新验证。工程档案中应包含版本标识符,以便操作员能够识别原先批准的组合已不再与眼前的硬件相符。

5. 常见工程故障与根本原因分析

在分析工具更换后出现的故障时,我们首先判断物理固定、油路、控制设定或载荷曲线是否与已批准的配置存在差异。

用于规范前，请根据最新测试报告和适用标准核对所有参数。

在报告中同时保留失效工具、连接器状态、控制器配置、油温、油口读数和操作顺序。仅更换软管而不纠正挤压路径，或更换属具而不更新载荷图，将重复同一失效机制。

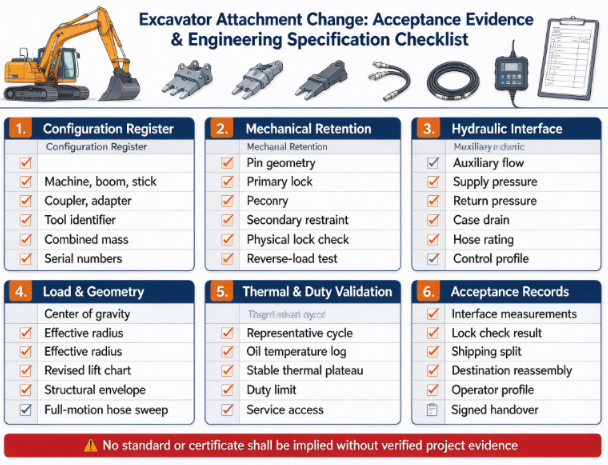

6. 工程规范检查清单

在项目配置登记表中为每一组经批准的主机-连接器-工具组合建立一行记录。

• 结构： 识别机器、动臂、斗杆、连接器、工具、转接器、销轴、吊点及最终合计质量。

• 结构： 确认主、副双重锁止可靠，并核对更新后的结构与起升包络线。

• 驱动规格：依据当前主机与属具资料,确认辅助供油的流量、压力、方向、回油及泄油限值。

• 驱动规格:使用实际属具测试控制器特性曲线、全动作软管扫掠以及持续油温。

• 环境要求:明确粉尘、水、磨蚀接触、清洗、接头污染及存放条件。

• 环境要求:提供安全的属具更换位置及受保护的坠落区域。

• 安全标准:未核实任何指定标准或企业证书;请另行确认适用的项目要求。

• 验收:将接口测量、锁止检查、运输拆分、目的地重新组装及操作员信息与机号进行关联。

请提供您的项目参数以便开展技术评审。

7. 评估制造商工程能力

港龙重工科技(合肥)有限公司宣称可定制并提供挖掘机与属具组合方案;其产品页面应注明哪些主机-属具组合拥有有效的验证记录。

对任何制造商,均应索取接口图纸、销轴及接头公差、物理锁止程序、压力-流量-回油测量值、热工况试验、最终起升曲线图以及目的地验收清单,并明确在变更后由谁负责维护兼容性矩阵。所提供资料中未确认任何证书或技术标准。

常见问题

销轴间距一致是否能证明属具兼容?

不能。除销轴外,接头锁止、属具质量、液压供油、回油及控制设定也必须匹配。物理吻合可能掩盖部分锁止或热工况不匹配的问题,需核对具体的主机与属具装配情况。

为何必须测量回油回路?

限流会产生背压和热量，并可能使马达密封件过载。足够的进口压力并不能证明回油路径合格。应在代表性工况下于工具端进行测试。

安装快换接头后，起重性能曲线何时需修订？

当新增质量或工具位置变化影响最终配置时，应修订或获取经批准的曲线。即使被吊物体未变，有效半径也可能增大。每次吊装前核实制造商的最新曲线。

同一液压配置能否用于多种属具？

仅当制造商确认所需流量、压力、方向和回油条件均兼容时方可使用。相似的接头并不代表相同的工作特性。应进行测试，并对每个经批准的配置进行明确标识。

属具单独发运后应检查哪些内容？

核对身份标识销状况、锁定啮合情况、液压管路连接、控制器配置及全行程运动间隙。进行受限功能测试和热油运行测试，并将结果与主机及属具序列号一并记录。

请提供机器型号、快换接头几何参数、属具参数及预期工况，以便进行接口评审。
