挖掘机动臂疲劳与销轴磨损:结构检测与失效分析

2026-10-10 09:00:00

挖掘机在正常作业时,若动臂根部出现细微的焊趾裂纹,在普通的铲斗反向操作中可能会丧失结构完整性。在我们的现场复盘中,会将可见裂纹与其产生的循环载荷、关节间隙以及维修历史区分开来。本文阐述在反复挖掘工况下,为动臂、斗杆和连杆机构进行选型时所需的载荷路径、检查证据以及针对不同构型的试验。

一、挖掘机的工作原理——核心运行机制

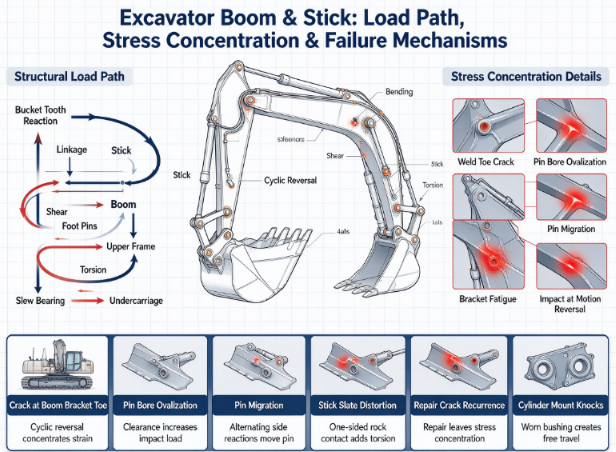

发动机动力传递至液压泵、控制阀以及动臂、斗杆和铲斗油缸。每个油缸在其销轴支点之间施加作用力,设备运动过程中几何关系变化会带来机械优势的改变。切削刃作用于土壤或岩石,反作用力经由铲斗连杆、斗杆、动臂、根部销、上车体、回转连接、下车体最终传递至地面。因此齿尖处的挖掘力,与每个焊缝或轴承处所承受的力并不相同。工程师必须综合考量载荷的作用位置、方向、持续时间以及反向特性,方可判断结构的强度是否足够。

动臂可视为带复杂局部节点的焊接梁构件。整体弯曲与剪切效应与焊接过渡区、油缸支座、检修口及销轴座处的局部应力集中相互耦合。在反复循环载荷作用下,即使单次循环不会产生明显的永久变形,高应力区的小缺陷也可能逐渐扩展。斗杆与铲斗铰点处还存在接触压力、销轴弯曲以及固定界面的微动磨损。间隙增大将改变力的传递路径,并在运动反向时引入冲击。检查方案应能区分平稳的载荷循环,以及每次操作员换向时都会产生撞击的关节。

实际工况至关重要。基础开挖可能涉及反复满斗提升与回转；采石场清理作业可能带来岩石冲击载荷；挖沟作业中，当操作员用铲斗抵靠沟壁进行转向时，会产生侧向载荷。破碎锤作业产生的循环冲击与常规挖掘截然不同。任何单一额定挖掘力数值都无法全面描述这些载荷工况。请依据与实际交付配置相符的现行制造商图纸与试验报告，核实材料属性、焊缝细节、允许属具、销轴配合及使用限制。本简报未附带经过核实的数值附录、认证文件或具名技术标准。

超载工况下，液压缸可能发生闷车、溢流阀可能开启、连接处可能打滑，或钢材可能屈服；这些是截然不同的响应。压力限值并不能保证每一处局部焊缝均低于其疲劳需求，且部件可能在无压力报警的情况下累积损伤。现场测试必须将液压记录与几何形状、载荷方向及结构观察相结合。

2. 关键部件与工程功能

检查前应记录实际结构装配情况。在提供现行受控文件之前，材料牌号、厚度、配合与验收限值均属未知；本表列出工程师必须核实的项目。

用于技术规格前，应依据最新试验报告与适用标准核对所有参数。

测得的裂纹、磨损的衬套、移位的销轴各自需要不同的处置措施。请在缺陷旁放置参照物并拍照，记录其程度及最明显的关节位置；不要把新喷涂的油漆作为修复区域通过结构检验的依据。

3. 性能参数与检测标准

未提供具名标准或经核定的数值限值。应依据制造商现行使用规范及项目工况评估结果确定可接受范围，并记录试验方法、仪器、运行几何状态与检测通道。其它机型通用的磨损允量不可直接套用于本关节。

用于规格前,核实所有参数与最新试验报告及适用标准的符合性。

检测可达性会改变证据的质量。应清除焊趾处的污垢,并记录哪些区域被软管或护板遮挡。单一的目视检查无法确定涂层下缺陷的尺寸。一旦发现裂纹迹象,应控制进一步加载,使用经认可的技术确定裂纹两端,并与制造商的修复决策流程进行比对。

应将间隙变化趋势和裂纹迹象与工况相对照,而非仅依据日历时间进行判断。记录工作小时数、属具、物料、操作循环、观察到的冲击情况、近期的销轴更换,以及润滑管路是否正常工作。重复测量需在相同的销节点位置和臂展方向下进行。否则,重力载荷和测量可达性的变化可能被误判为磨损进展。如更换销轴,应检查其配合孔;新销轴装入已椭圆化的座孔中,可能保留原有的破坏性运动。

4. 保护机制与工程逻辑

疲劳防护始于载荷分布。一块平整的板材可承受标称弯曲应力,而焊缝末端或刚度的突变会集中循环应变。最高应力特征点可能隐藏在钢板支架之后而难以察觉。反复的铲斗换向会交替改变局部应力场,因此,在某一次静态提升中未出现可见挠曲,不能作为耐久性的有力证据。应审查设计细节与经过验证的工况,然后对载荷、力学几何与焊接及载荷方向相叠加的部位进行检测。增加刚性补强板而不审查其端部细节的修复,可能只是转移应力集中,而非消除应力集中。

当配合与润滑得到有效控制时,销轴与衬套能够保护较大结构。在运动过程中,油脂膜可隔离接触表面;污染物会挤占润滑脂并研磨配合副。随着间隙增大,初始运动可能在较小空行程内加速,并冲击对侧接触区域。这会在连杆、销座和支架处产生峰值反力。请关注油脂非对称溢出、抛光接触带、微动磨屑或敲击声等异常现象。在将支架裂纹归因于焊接质量之前,应先测量各配合间隙。应按照经核准的维修方案更换配合副部件,而不仅仅是替换最便宜的可见零件。

非标改装必须建立全新的结构证据链。加长动臂会在特定位置提升弯矩需求;更换铲斗或破碎锤会改变质量、重心、冲击频率及可能的侧向载荷。应记录最终的整机工作质量与平衡状态,核查稳定性,测量液压压力与响应特性,识别新的载荷工况,并对改装总成完成最终出厂验收。报告应注明出厂编号、焊缝检验、销轴状况、已装属具以及测试所采用的几何条件。未改装的整机测试无法验证上述变更后的载荷工况。每一项数值均应与现行厂家报告进行核对。

跨品牌对比应基于统一的工况剖面和可比的结构证据。需为所有候选机型明确材料、铲斗、作业半径、土壤阻力、预期循环频率、冲击载荷暴露程度以及检修通道等要素。宣传册上可能列出了挖掘力数据，却往往省略了焊缝探伤位置、维修空间限值或经认可的破碎锤工况许可。应对比实际配置和受控文件，而非想当然地认为挖掘力标定值最高就代表疲劳寿命最长。如此一来，无论是对自有品牌还是其他品牌的机型，都可以用同样的工程问题加以评估，而无需人为编造排名。

主机与属具的匹配关系会改变受力路径。应确认快换销轴几何尺寸、机械锁止机构、属具质量、辅助液压流量与压力，以及装机后的起重能力表。一台能与快换装置连接的动力属具，其冲击载荷可能超出斗杆的许可工况范围，或使其质量超出经过验证的稳定性包络。较高的铲斗在一侧斗齿先接触岩石时会产生扭转载荷。应检查由此产生的侧向载荷经由销轴和焊缝的传递路径，并进行软管摆动行程测试，确保管路在极限姿态下不会成为机械约束。

国际运输可能会中断该结构总成的可追溯性。如果拆除动臂、斗杆、油缸、配重或连接器，请记录每个包装的尺寸与重量、连接与销轴编号、加工面的防护措施以及经授权的重新装配方法。到达目的地后，应检查焊缝是否存在运输损伤，验证销轴的固定与润滑情况，检查软管，执行全行程可控动作测试，并签署一份带编号的交接文件。按设备出厂参数配置附上备件销轴、密封件及相关检验表（若规定）。拆卸前的出厂检验并不能证明错位的接头已在重新装配时得到校正。

发现损伤后，在打磨消除证据之前应保留载荷历史记录。标注裂纹方向相对于主载荷的位置，查找多个裂纹起始点，检查支座两侧，并记录附近销轴的磨损情况。贯穿壁厚的裂纹与表面涂层损伤的处理方式截然不同。工程师仅可在现行制造商修理说明和项目安全管控的框架下，决定是否允许继续运行；未经设计评审的现场焊接可能掩盖更为严重的疲劳问题。

有限寿命问题应以实际循环次数为依据。一台在挖掘岩石时保持静止的机械，其属具换向循环可能比一台在松软土壤上频繁行走的机械更为严苛。应统计代表性作业次数并记录过载情况，而不能仅以小时表作为唯一的损伤判据。若使用工况在项目中期发生变化，应更新检查计划，并将新的事件模式与原验收载荷工况进行对比。对于在初次验收后加装破碎锤或重型抓斗的通用土方机械，这一点尤为重要。

五、常见工程失效及根本原因分析

在审查失效报告时，我们追溯最早的配合失效或局部裂纹，而不是将最终断裂视为根本原因。以下六种模式需要分别安排独立的检查路径。

在用于技术规范之前，请根据现行测试报告和适用标准核实所有参数。

在原测量位置通过修复后测量并按可重复作业循环完成调查。若在轴套仍存在敲击的情况下对开裂焊缝进行修复,加载机构仍然存在。请将检查照片、接头测量、修复授权及复测资料与整机档案一同归档。

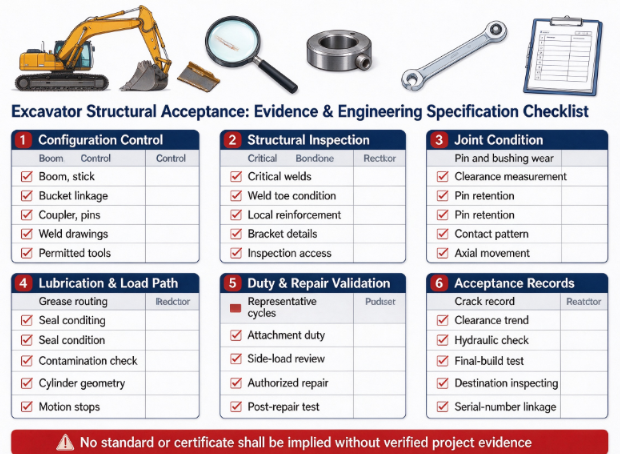

6. 工程规格检查清单

针对最终挖掘机及其预定作业工况,完成以下条款。

• 结构: 明确动臂、斗杆、铲斗连杆、快速连接器、销轴、焊缝图纸、允许使用的工具以及关键检查部位。

• 结构: 记录最终整机重量、工作半径、载荷工况、关节间隙限值、修复历史及疲劳检查方法。

• 动力系统: 验证油缸几何尺寸、压力设定、运动限位以及属具引起的冲击。

• 动力系统: 在全行程循环后,确认润滑供给与销轴固定情况。

• 环境: 明确典型作业中的磨粒侵入、水接触、岩石冲击及地面反作用。

• 环境: 为结构检查提供安全的清洁方式和可靠的接近通道。

• 安全标准: 未指定具体技术标准或公司认证;在进行合规声明前,请核实项目要求。

• 验收: 将最终装配、裂纹记录、间隙测量、液压检查及到货检验信息与整机序列号关联归档。

请提供您的项目参数以便进行技术评审。

7. 制造商工程能力评估

港龙重工科技(合肥)有限公司介绍其设备研发、制造、测试与定制能力;其产品页面应标明已测试的动臂与斗杆配置,以及可提供的结构检查记录。

对任何制造商，评估图纸管控、焊缝检验、关节磨损极限、润滑可达性、授权维修路径以及终装配测试。问清楚改变臂长或属具负载等级后，是否需要进行书面化的结构评审。所提供的资料中未确认任何认证或具名的技术标准。

常见问题

臂杆没有可见挠度就可以接受吗？

不可以；疲劳裂纹可能在重复局部应变下扩展，而整体并无明显弯曲。清理并检查有据可查的高应力细节。除静态观测外，还应核查实际负载和关节状况。

远端焊缝为什么会受到磨损销的影响？

间隙在受力反向时会引起冲击，增大传递至相邻结构的峰值反作用力。还可能使接触偏向一侧并附加扭矩。应测量关节并一并检查相关连接支架。

更换开裂支架后能否恢复原定负载等级？

只有经过批准的维修及最终验证方可支撑该结论。必须审查既有载荷历史、邻近焊缝细节及配合销。应依据制造商现行说明书核验验收。

更换属具后何时需要单独检查？

当质量、回转、冲击频率或侧向载荷发生变化时即应重新评估。破碎锤与挖斗所施加的循环不同。应更新批准的配置，并检查新的主控载荷传递路径。

在现场重新装配斗杆后应检查哪些项目？

确认销轴规格、保持方式、润滑到位、软管走向无干涉、焊缝状态以及全程活动范围。在允许的情况下进行受控的加载功能性检验，并按整机序列号归档记录。

提供最终的臂杆、斗杆、属具配置、作业循环以及检验记录，以供结构评审使用。
