挖掘机回转系统工程：回转轴承磨损、螺栓完整性与制动控制

2026-10-12 09:00:00

挖掘机可以毫无困难地提升满斗,但在回转制动时,运动载荷通过磨损的回转轴承与松动的安装接头传递,整机便会突然前倾。在我们的现场评估中,将回转视为液压、结构与地面支撑的耦合事件进行审视。本文阐明为明确平稳回转、保持性能、螺栓完整性以及在反复作业循环下进行检验所需掌握的依据。

1. 挖掘机的工作原理 —— 核心运行机理

液压流量驱动回转马达,通常经由减速机构,减速机构输出端的齿轮与回转装置上的大齿圈啮合。回转轴承连接旋转的上车体与下车体,承担垂直载荷、水平反作用力以及倾覆力矩。回转加速时,上车体与装载的铲斗产生角动量。当操作员进行制动时,液压与机械控制需吸收该能量,同时使动臂、斗杆、配重以及悬挂或承载的载荷避开障碍物。

铲斗位置决定施加于轴承及底盘的力矩。在最大伸距处的满斗与靠近机身的空斗所产生的倾覆反作用截然不同。随着上车体回转,反作用力在轴承与各接地接触点之间转移。轴承滚道、安装螺栓、支撑机架、传动齿轮齿面以及润滑状况,共同决定回转路径的稳定性。若安装面丧失平面度或预紧力,部分滚动元件和螺栓可能承受过高的载荷份额。仅靠空载回转测试,无法验证带载工况下的实际表现。

回转控制不仅仅是峰值速度。指令加速度、制动速率、液压压力、内泄、保持装置及操作员输入共同决定了过冲量与漂移。即使操纵杆回到中位,载荷仍可能继续移动,若控制系统或制动器未达到文件规定的响应特性。突然制动可能导致物料洒落或悬挂物品振荡,从而将变化力经由动臂反传至上车。整机实际行为、轴承磨损极限、螺栓紧固工艺及液压设定应以制造商最新资料为准。本节未提供已确认的数值规范、标准或证书。

故障发生时,回转驱动可能在保持动量回转的同时丧失扭矩,或制动器骤然接合将冲击传递至车架。轴承松动初期可能表现为反向转动时的异响或位移,而非完全卡滞。因此,在进行接受度试验时,需在受控的正反向回转、制动停机和载荷定位过程中测量整机响应,人员应始终位于回转危险区之外。

2. 关键部件与工程功能

部件说明应明确单个总成所需的信息。材料规格与公差须以现行受控的制造商文件为准,而非以同吨位级机型的资料为依据。

在用于技术规格书之前，须对照现行测试报告和适用标准核实所有参数。

将轴承噪声与角度和载荷方向对应分析。在某一固定角度位置重复出现的咔哒声可能表明齿轮或滚道损伤；仅在换向时出现的撞击声则可能是齿侧间隙过大或连接松动。这些观察结果可为检修提供指引，但不能替代实测游隙、紧固件检查或认可的轴承作业规程。

3. 性能参数与测试标准

未提供技术标准或经核实的机型数据。数值验收指标须依据现行制造商维修规范及工程验收标准填写。须说明测试几何条件以及铲斗为空斗、满斗还是安装其他属具；否则实测的停转特性将无法进行比较。

将所有参数与当前检测报告及适用标准核对后再用于技术规范。

在持续作业前完成基线测量,并在维修或发生撞击后重复测量。记录每次测量的角度位置、环境与油液状况、铲斗载荷状态以及作业地面。某一部位发出的粗糙异响,在快速测试中可能被发动机噪声掩盖;而缓慢可控的转动可使其显现。测试区域应防止人员进入。

在建筑物或沟槽边缘附近作业时,需在整个回转弧度内测量所需上车体和配重的净空。仅使用空斗进行短时停车测试,可能低估满载时的动量。由于阀响应、地面坡度和操作员的视线可能存在差异,需分别检查顺时针和逆时针两个回转方向。若系统配置电子限位或报警装置,应结合实际作业几何条件进行验证;报警装置不能替代经过核准的物理净空和禁入区域。

4. 防护机制与工程逻辑

回转轴承传递的不仅是回转扭矩。铲斗载荷会产生倾覆力矩,导致轴承某一区域受压,另一区域卸载。随着动臂回转,载荷区域会发生转移,因此滚道局部损伤或支撑面平面度不良,会引发与角度相关的异响和异动。螺栓用于保持内外圈与其支座的夹紧力;预紧力不足会导致微观滑移。这种运动会产生微动磨屑,并增大螺栓的交变应力。仅拧紧一颗明显松动的螺栓而不检查整个连接节点和安装面,无法恢复原有的载荷分布。

润滑可保护滚动接触和齿轮啮合,但无法逆转结构性磨损。润滑点缺失、供油管路堵塞、密封件损坏或润滑脂污染,均会导致金属直接接触或磨粒进入。检查时应识别润滑脂的入口、出口位置,以及润滑脂是否到达受载区域。外部润滑脂过多可能表明密封件损坏,而非内部润滑充分。应严格遵循制造商的润滑和检查程序,并在清理前记录相关状况,以免丢失故障证据。

液压减速将旋转动能转化为液压与机械损耗。若控制响应对于该工况过于突兀,满斗会突然跳动并撒料;若不足,则上车体可能越过自卸车车厢或路边障碍物。应分别评估马达泄漏、阀响应、控制设定及操作员指令。在悬载工况下,即使铲斗和回转支承状态良好,制动也可能引发摆动。应以预定载荷在开阔区域按规划路径进行测试,不可仅依据标称回转速度推断安全制动性能。

改装会同时改变惯量与地面反作用力。更长的动臂、更大的铲斗、不同的配重或外伸安装的属具,都会改变力矩及制动过程中需耗散的动能。应记录变更后的整机工作质量、稳定性评估、液压控制测量、回转支承与螺栓核查以及最终整机的出厂验收。报告必须标明整机序列号与受测配置。基础机型空载回转记录不能作为更重改装总成的合格依据,应依据最新制造商试验报告核对各项数值限值。

跨品牌评估应保持作业工况一致。应界定铲斗载荷、作业半径、回转角度、允许制动弧长、循环频率、地面坡度及净空距离。一台设备可能标称回转更快但负载制动响应不同;另一台可能具备不同的警示模式。应比较实际受控测试结果与回转支承维修信息,而非单纯的最高回转速度指标。在同一测试矩阵下,可同时评估自有品牌与多品牌产品,但须明确每台候选机的配置与证据。

即使分析聚焦于回转，属具兼容性依然不可或缺。需核实快换装置的连接状态、辅助流量与压力、属具质量、重心偏移以及最终的起重能力表。重型抓斗在回转过程中可能使物料移位，改变角动量和轴承反力。破碎锤可能使已停止的上车结构承受反复冲击。属具液压管路的布线必须在整个批准作业范围内避开回转平台和配重。属具在机械上能够安装，并不足以证明其满足修订后的回转工况要求。

跨境运输可能需要拆卸配重或上部设备。应记录包装尺寸、重心位置、吊点、紧固件标识、液压封堵件、拆卸范围以及目的地重新装配说明。到达目的地后，检查轴承及支撑面有无运输损伤，确认螺栓与配重安装到位，检查润滑及齿轮啮合情况，然后重新进行慢速和带载回转测试。随附适用的备用紧固件或密封件，并提供与序列号对应的签字交接清单。工厂验收只是基准，必须与实际交付的整机装配状态进行核对。

地面状况的表现可能与机器故障相似。当上车结构满斗回转时，松软地面可能在一条履带下方下沉，导致机身倾斜或颠簸。在拆解回转机构之前，应先记录支承状况。反之，铺砌场地可能掩盖轴承旷量，而在不平地面上该问题才会显现。应采用受控对比法进行诊断：空载与带载对比、不同方位对比、冷油与热油对比、坚硬地面与经批准的代表性地面对比。一旦任一工况接近不安全状态，应立即停止测试。

操作工的投诉若能复现，则是很有价值的证据。应询问晃动出现时的回转方向、回转半径、载荷、液压油温度以及所作的操作指令。操作工反馈的振荡可能源于铲斗载荷晃动、安装件松动或作业平台不稳。故障记录中应包含简短的受控复现过程及测量数据，而不能仅有“回转不平顺”之类的描述。这有助于区分是维修调整问题还是结构性问题。

轴承游隙的变化也应结合具体工况来评估。应在相同的角位置和相同的大臂姿态下比对读数，因为所施加力矩不同可能造成游隙变化的假象。应记录测量仪器的固定方式，以及检测过程中整机是否保持稳定。如防护装置妨碍测量，应规定经批准的安全拆卸与复装程序。在工程师判定轴承合格或损坏之前，不可复现的读数应促使重新规范测量方案。

5. 常见工程故障及根因分析

在分析回转故障时，我们从能量输入到轴承反力、停止控制、地面支撑逐级追查。相似的症状可能源自不同的系统。

在用于技术规范前,请核实所有参数与最新测试报告及适用标准的一致性。

维修后按原负载与原方向重复测试,并将停止位置与轴承观测与基线对比。新阀无法修复磨损的安装面,新螺栓也无法弥补软弱地基。请在机器档案中保留故障历史与最终配置。

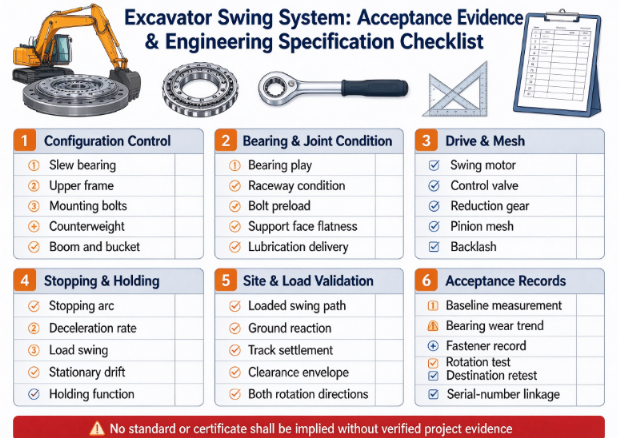

6.工程规范核查清单

在回转作业开始前,请用经核实的机器及现场数据填完以下条款。

• 结构部分: 识别回转轴承、上车架、紧固件、配重、动臂、铲斗及地面支撑配置。

• 结构部分: 记录轴承游隙、安装状况、螺栓检查情况及负载翻车案例。

• 驱动技术参数: 核验马达、阀门、齿轮啮合、停车响应、保压功能及温油工况性能。

• 驱动技术参数: 明确负载回转弧线、减速特性、换向动作及认可的检查方法。

• 环境条件:状态坡度、轴承污染、冲洗暴露、地基沉降以及净空限制。

• 环境：为每个作业区域设定实体隔离及停工条件。

• 安全标准：未提供具名标准或已确认的公司认证；在宣称合规前请核实项目要求。

• 验收：将最终装配、紧固件记录、回转测试、出运拆分以及现场复测与序列号关联。

请分享您的项目参数以便进行技术评审。

7. 评估制造商工程能力

港龙重工科技(合肥)有限公司介绍了研发、制造、测试及定制能力；其产品页面应明确对应配置的回转与轴承检验证据。

针对任何制造商，请要求其提供轴承安装控制、紧固件与润滑记录、液压停车测试、磨损判据以及目的地复测说明。同时询问当更换更重的属具或配重时如何更新已批准的试验。所提供的输入资料确认其无认证或具名技术标准。

常见问题

安静的空载回转能否证明回转轴承状态良好？

不能；负载力矩会改变有效滚道与螺栓受力。应在受控的批准载荷位置进行测试，并将测得的游隙及随角度变化的特性与制造商现行判据进行对比。

为何拧紧松动的轴承螺栓可能无法解决问题？

若支承面已产生微动磨损或不平整，可能无法再维持预紧力。需检查整个连接面及轴承状态，并采用制造商授权的维修与紧固件工艺。

靠近墙体或卡车作业时的停止要求由什么决定？

实际负载动量、液压减速性能以及可用安全间距共同决定了回转停止能力。仅凭标称回转速度是不够的。务必结合预期作业几何形状和警戒区域，对左右两个回转方向进行验证。

加装属具会影响回转测试吗？

会。属具的质量及其距回转中心的距离会改变惯性矩和轴承力矩。所承载的载荷在制动过程中还可能发生位移。请按最终配置及其起升限制重新进行校核。

在国外重新安装配重后需要确认哪些事项？

需确认紧固件、装配贴合度、安全间隙、最终整机质量，以及所有受影响的回转检测项目。交付的整机装配必须与文件记录的测试配置一致。请保留一份经签字确认、标注序列号的现场记录。

请提供带载回转轨迹、停止安全间隙、轴承检测记录以及最终属具配置，以供审核。
