挖掘机吊装安全：载荷图表、回转半径与地面稳定性

2026-10-06 09:00:00

挖掘机可将其前方履带正上方的管段直接吊起，但当同一载荷摆动至更远半径的侧面时，会出现不稳定。在我们的现场审查中，仅“能吊起”这一说法并不完整，必须同时明确属具、吊具、工作高度、地面支撑以及精确的回转区域。本文围绕完整载荷路径构建技术规范，而非单一依据厂家公布的起重数据。

1. 挖掘机的工作原理——核心运行机制

液压泵向阀组和液压缸输送液压油，以驱动动臂与斗杆的铰接运动。液压缸的输出力取决于压差与活塞面积；各铰点的可用力矩取决于液压缸销轴与结构件之间不断变化的杠杆关系。被吊起的载荷会对回转轴及下车体支承边缘产生力矩，其大小取决于载荷至相应轴线的水平距离，同时动臂及属具的自重也会产生附加力矩。结构件必须承受弯矩与剪力，液压系统必须保持定位，地面则必须承受由此产生的反作用力。

起重性能表对应的是特定的整机配置。加长斗杆、更换动臂、加装快换接头、吊钩、配重、履带布置形式，或支腿架位置的改变，均会使许用值发生变化。起重性能表通常会区分行驶与静止作业、前方区与侧方区，以及不同作业高度。切勿将某一点的额定最大值直接套用于其他工况。需要明确载荷起吊位置、是否行走、回转路径及就位位置，并对所有控制点进行校核，包括回转半径达到最大处的工况。

支撑地面是起升系统的一部分。在履带式机回转时,支反力会在履带板之间变化;对于轮式挖掘机,实际支撑还可能取决于支腿和车桥布置。路面空洞、饱和边坡或附近沟槽都可能使基于图表的所谓安全吊装失效。地基承载力评估与机器额定图表回答的是不同问题,二者必须同时通过。所有起重能力与安装要求,均应以所选序列号配置对应的制造商现行测试报告为准。技术简报不提供经认证的数值或引用的技术标准。

液压系统的溢流压力不能等同于起吊能力。即使在液压系统限制了回路压力的情况下,负载仍可能产生过大的结构力矩或地面反力。同理,过载警告仅在按实际机器进行配置时才有意义,绝不能视为允许超出图表的许可。负载保持能力必须在液压油处于工作温度、安装经认可的起吊连接装置的情况下进行验证。

2. 关键部件与工程功能

部件清单中列出的是需要核实的证据,而非假设的等级或强度。起重性能必须以实际交付的大臂、斗杆、快换器及下车体为依据,不可仅依据设备系列笼统推断。

在任何规格中使用前,务必依据现行试验报告与适用标准核对所有参数。

仅检查吊钩本身不足以验证起吊作业。还须检查销轴固定、连接器锁止、轴承间隙、液压泄漏以及履带或支腿支撑情况。记录实际的吊具质量与连接方式。载荷可能处于额定起重量范围内,但在叠加吊链、吊梁与属具后,仍可能超过允许的总悬挂质量。

3. 性能参数与试验标准

既未提交经核实的规格附录,也未指定具体技术标准。因此,各参数的可接受范围以当前经批准的制造商图表为准,并结合现场具体限制条件。仅在收到所选配置的受控文件后,方可填入数值限制。

在纳入技术规格使用前，应依据现行试验报告及适用标准核对所有参数。

在最严苛的批准几何条件下进行测试，而非在最轻松的吊点测试。试吊虽可验证动作能力，但无法替代载荷图表、地基评估及有据可查的吊装计算。应记录环境与地基条件，以便在降雨或转场后仍可对结果作出合理解读。

对于重复吊装作业，应识别代表性的操作序列，而不是将每一次负载都视为孤立的静态事件单独批准。记录动臂反向动作的频率、上部结构回转的幅度，以及操作手是否带着悬吊物行走。反复的反向动作可能暴露出销轴和回转部件的松动，而单次保持测试无法发现这些问题。如果负载被放置在不平整的支撑面上，突然的绊挂或张力丧失可能将力重新导向吊钩和连杆机构。施工方案应说明受控的放置顺序、清晰的视线，以及当物体卡在结构上时作业人员的应对措施。这些检查属于工程条件，不能替代制造商批准的起重量限制。

当负载的重心不在吊架中心位置时，记录其重心位置。偏心物体在索具受力时可能发生旋转，即使其测得质量不变，也会增加对净空的要求。在试吊中纳入这一行为，并在需要时修订禁区范围。

4. 保护机制与工程逻辑

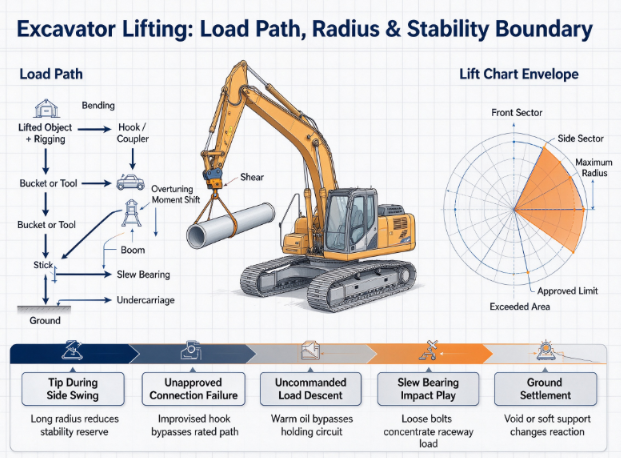

吊装安全是一系列力矩与反作用力的校核。负载产生随水平幅度增大而增加的力矩；机器自身的动臂、斗杆、配重和属具产生相反或叠加的力矩。稳定性受支撑几何形状和重心位置限制；结构承载能力受载荷路径中的应力和疲劳限制；液压系统必须保持动作可控。某一项合格不能弥补另一项的失效。对于建筑材料吊装，大半径侧向回转或沟槽上方的位置往往起控制作用，即使初始起吊看起来很容易。

动态运动至关重要,因为加速和制动会在静态悬挂质量之外产生额外的作用力。负载可能在突然的回转制动后发生摆动,而将铲斗用作起升平台时,如未妥善固定,物件可能移位。必须明确定义缓慢可控的运动、清晰的负载路径、经过核可的起吊点以及警戒隔离区。绝不可用挖掘机的挖掘破碎力来替代起吊额定值:挖掘作业通过铲斗对物料施力,而物料由地面承载;起吊作业则是悬挂一个独立质量,两者的负载路径截然不同。

任何定制化配置都必须有独立的验证依据。加长动臂会增加半径与结构力矩,更换联轴器会改变吊点位置并增加质量,配重调整会影响后部离地间隙与运输质量,而加宽履带则会改变支撑反力。对于改装机型,需要重新核定整机重量、起吊性能曲线、稳定性计算、液压持力测试、结构检验以及最终出厂验收。在我们的现场审核中,如果交付总成与基准起吊性能曲线不符,该曲线将被判定无效。在进行技术规格确认前,必须核实制造商报告中每一项参数。

只有在拟进行的起吊工况完全一致时,跨品牌对比才有参考价值。需统一被吊物质量、吊具、吊钩与联轴器、半径、高度、回转扇区、支撑方式以及地面条件。一台机器的峰值参数可能适用于前方坚实平整地面上的工况,而另一台机器的数值则可能对应不同的配置。应提供一份经过核实的多起吊位置对照表,而不是单一的承载能力排名。这样,技术人员便可在选型或否决时获得可追溯的依据,同时也不意味着表格中任何品牌具有普遍优势。

属具集成是一个关键环节。快换接头必须按规定的销轴间距和属具几何尺寸正确锁止，吊装连接必须经过该总成的批准。属具的液压流量与压力会影响动作的平稳性，而其重量也会占用部分可用吊装包络。在动臂与斗杆全行程运动过程中，应检查液压软管的走向与固定情况。若管卡或抓斗采用液压保持功能，则需考虑失压后的后果，并获取制造商批准的保持特性。仅物理尺寸匹配的属具并不等同于经过认证的吊装装置。

国际运输会改变已测试的载荷传递路径。为满足运输尺寸要求，动臂、斗杆、快换接头、配重或履带可能需要被拆解。应分别记录重量与尺寸、核准的吊点、已标记的紧固件与软管连接、清洁度防护措施，以及到达现场后的力矩复紧与检验步骤。重新组装必须完全复现图中规定的配置。应附带序列号办理交接，内容包括已安装部件清单、现行载荷图表、必要的备用销轴或密封件，并进行受控的现场吊装试验。在关键部件被拆装后，不得仅以出厂试验作为唯一依据。

当地面出现沉降、支腿失去支撑、载荷传递路径与计划不符、快换接头锁止状态不确定、液压油缸发生漂移、或载荷图表标识与本机不符时，应立即停止吊装作业。每一种停机条件都需要对应的重新验证步骤。笼统的操作员谨慎态度无法弥补载荷图表缺失或承载平台不可靠的问题。

5. 常见工程失效与根本原因分析

在分析吊装失效时,我们将图表选用不当、地面承载失效与持荷失效区分开来。同一种现象——物体坠落,可能源自若干独立机制。

在规格中使用前,需根据最新检测报告与适用标准核实所有参数。

事故发生后，应保留吊装方案、起重性能表编号、实测载荷与作业半径、地面评估记录、吊索具检查记录以及设备实际配置信息。若仅更换损坏的吊钩而不纠正未经批准的吊装方法，事故的根本原因仍未消除。

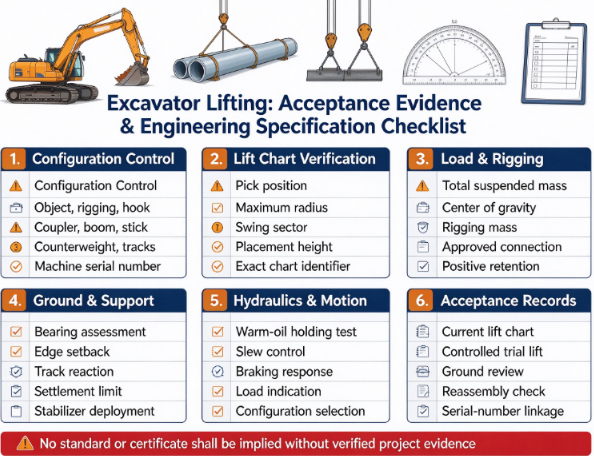

6. 工程技术规范核对清单

将以下各项条款在逐项核实项目限值后，写入针对具体吊装作业的设备技术要求表。

• 结构方面：明确吊物、吊索具、吊钩、连接器、动臂、斗杆、配重、履带及设备序列号。

• 结构方面：为每一次吊装、最大半径回转及就位点提供现行有效的起重性能表。

• 结构方面：核实地基承载力、边缘安全距离、支承布置及动态行走路线。

• 驱动技术参数：确认液压保持性能、回转控制、报警功能（如已配备）以及热油漂移特性。

• 驱动技术参数：仅针对已安装的吊装属具，确认其液压压力与流量。

• 环境方面：说明坡度、降雨、地表空洞、通道宽度、上方净空及天气停止作业条件。

• 环境方面：划定受保护的吊装路径和人员隔离区。

• 安全标准：输入信息中未核实任何标准或认证；在声明符合性之前，须先确认项目具体要求。

• 验收：将最终装配、起重性能表、地面复核、受控测试及目的地重新安装与设备序列号一一对应。

请提供您的项目参数，以便进行技术评估。

7. 评估制造商的工程能力

港龙重工科技（合肥）有限公司的业务涵盖研发、制造、测试、定制化以及多品牌设备供应；其产品页面应提供针对具体配置的起重性能记录，而非仅给出通用的型号起重能力。

对于任何制造商，都应索取受控图纸、负荷图表、已核实的连接细节、液压缸持力试验、结构检验以及最终出厂的可追溯文件。同时询问当动臂、快换接头或配重发生变更时，如何触发对应的图表修订，以及由谁批准该配置。现有资料未确认任何公司证书或技术标准。

常见问题

挖掘机的最大起重数值是否在任意作业半径下都适用？

不适用；经核准的数值随作业半径、高度、支腿设置及回转区域而变化。在每一个控制点都应使用与该具体配置相对应的图表，并按图表要求计入吊具与属具的质量。

试吊成功是否就能证明地面支撑安全？

不能。试吊只是某一载荷与某种土质条件下的一次观察。地面在反复碾压或降雨后可能发生变化，因此必须独立验证地基承载力和沉降限值。

加装快换接头后会发生哪些变化？

快换接头会增加整机质量，并可能使吊钩位置向外偏移，这两者都会改变载荷力矩，从而可能影响图表标注的额定起重能力。在吊装前必须核实接头的额定承载能力并确认修正后的配置。

回转路径为何属于起重计算的一部分？

回转过程中作业半径与支反力会发生变化，侧面扇区的受力情况可能与前方扇区不同，动态制动也可能使载荷产生摆动。因此应评估整个运动路径，而不是仅评估起升点与落点。

当动臂单独发运时需要保存哪些记录？

应保留零部件标识、运输防护、装配说明、紧固件检查记录以及一份与最终配置相对应的专用图表。重新组装后，还应复核液压持力与可控动作情况，并将交付文件与到货机器的出厂编号绑定。

分享载荷、吊具、起吊点和就位点坐标以及地面评估资料，以便复核完整的吊装路径。
